Typ-J   Klemmhalter für das Drehen und Kopierdrehen Lager-Kode
a = Ab Lager lieferbar in ER und EL
b = Auf Anfrage
r = Ab Lager lieferbar nur in ER
l = Ab Lager lieferbar nur in EL

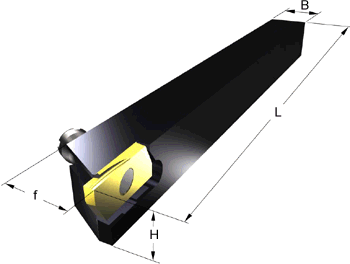

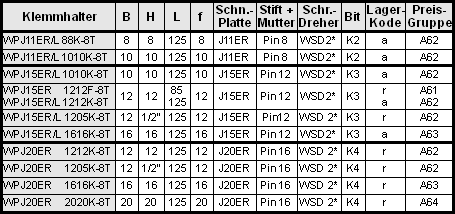

PJ

Klemmhalter mit WhizFix-Klemmung für das Drehen und Kopierdrehen



Wendeplatten für:
Drehen

Kopierdrehen

Längsdrehen


Abb. zeigt rechte Ausführung. Bezeichnung für links, WPJ15EL. *Separat zu bestellen.

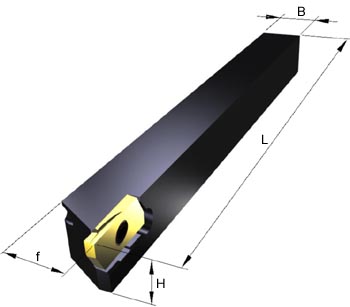

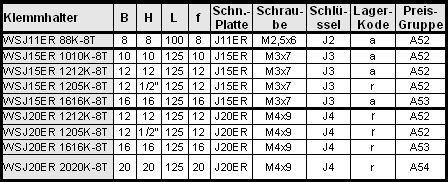

SJ

Klemmhalter mit Zentralklemmschraube für das Drehen und Kopierdrehen





Wendeplatten für:
Drehen
Kopierdrehen

Längsdrehen


Abb. zeigt rechte Ausführung. Bezeichnung für links, WSJ15EL.

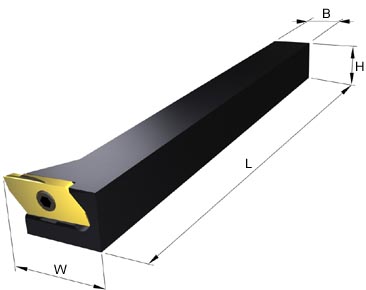

ZJ

Klemmhalter für das Drehen und kopierdrehen mit Flachbett Drehmaschinen



Wendeplatten für:
Drehen
Kopierdrehen
Längsdrehen


Nur Rechtsausführung.

Typ-J   Schneidplatten zum Drehen und Kopierdrehen                L
11
15
20
T
2,5
2,1
3,5
  Lager-Kode
a = Ab Lager lieferbar in ER und EL
b = Auf Anfrage
r = Ab Lager lieferbar nur in ER
l = Ab Lager lieferbar nur in EL

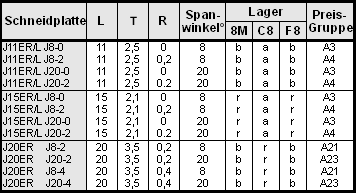

Schneidplatte zum Drehen

Abb. zeigt rechte Ausführung. Bezeichnung für linke Platte, J15EL

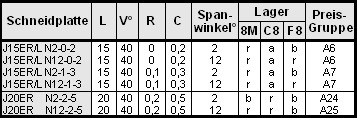

Schneidplatte zum Schlichten und Kopierdrehen

Abb. zeigt rechte Ausführung. Bezeichnung für linke Platte, J15EL

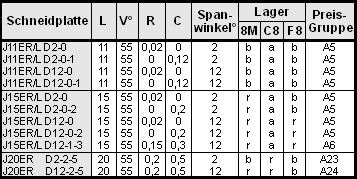

Schneidplatte zum Schlichten und Kopierdrehen 40°

Abb. zeigt rechte Ausführung. Bezeichnung für linke Platte, J15EL

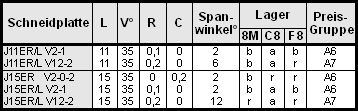

Schneidplatte zum Schlichten und Kopierdrehen 35°

Abb. zeigt rechte Ausführung. Bezeichnung für linke Platte, J15EL

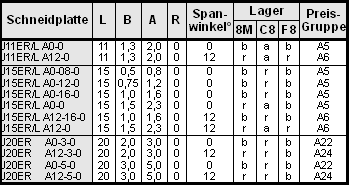

Schneidplatte zum Stechen u. Längsdrehen

Abb. zeigt rechte Ausführung. Bezeichnung für linke Platte, J15EL
