Vändskär för svarvning och kopiersvarvning
Välja rätt verktyg för svarvning
1. Släppning vs Komponentmöjligheter
- 3° ger det starkaste verktyget och mycket god ytfinish
- 12° ger ett starkt verktyg och god ytfinish
- 33° medium starkt verktyg som med fördel använder planfasett för god ytfinhet
- 48-53°, är mindre starka verktyg och behövde planfasett för slät yta
|
2. Spånkontroll
- Skär H = Långa spånor och / eller hög matning
- Skär J = Långa spånor och / eller högsta matning
- Skär D, N & V = Korta spånor och / eller låg till måttlig matningshastighet
- Skär M = Korta spånor och / eller låg till måttlig matningshastighet
- Skär HP, JP, VP = Långa chips och / eller låg till måttlig matningshastighet
|
|
Skarpt hörn
 |
Planfasett
 |
Full radie
 |
Radie + Planfasett
 |
|
3. Skärvinkel vs material
- 0-2° för kortspåniga material
- 3-8° för hårda långspånande material
- 8-16° för långspånande material
- 16-20° för sega långspånande material
- HP, JP, VP för sega och exotiska material
|
4. Hörnalternativ
Sharp hörn = Minsta skärkraft, bra när komponenten är svag
Planfasett = för högre matning och bättre ytfinish.
Radie = Starkare verktyg men används också om komponent kräver radie
Planfasett och radie = för högre matningshastighet och bättre yta
|

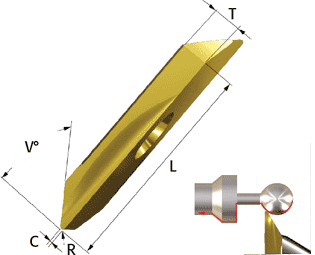

Skär H | Vändskär för Turning
| |
|
V° |
|
|
Skär
vinkel° |
Lager |
Pris
grupp |
| Skär |
L |
R |
C |
8M |
C8 |
F8 |
B8 |
| J15ER H6-0 |
15 |
3 |
0 |
0 |
6 |
b |
b |
b |
k |
A3 |
| J15ER H6-2 |
15 |
3 |
0,2 |
0 |
6 |
b |
b |
b |
k |
A4 |
| J15ER H16-0 |
15 |
3 |
0 |
0 |
16 |
b |
b |
b |
k |
A3 |
| J15ER H16-1 |
15 |
3 |
0,1 |
0 |
16 |
b |
b |
b |
k |
A4 |
| J15ER H16-2 |
15 |
3 |
0,2 |
0 |
16 |
b |
b |
b |
k |
A4 |
|
|

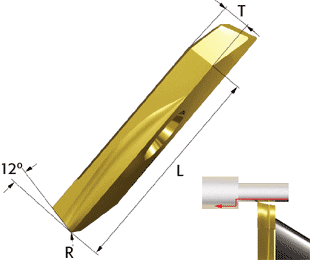

Skär J | Vändskär för svarvning
| |
|
V° |
|
|
Skär
vinkel° |
Lager |
Pris
grupp |
| Skär |
L |
R |
C |
8M |
C8 |
F8 |
B8 |
| J11ER/L J8-0 |
11 |
12 |
0 |
0 |
8 |
b |
a |
k |
k |
A3 |
| J11ER/L J8-2 |
11 |
12 |
0,2 |
0 |
8 |
b |
a |
k |
k |
A4 |
| J11ER/L J20-0 |
11 |
12 |
0 |
0 |
20 |
b |
b |
k |
k |
A3 |
| J11ER/L J20-2 |
11 |
12 |
0,2 |
0 |
20 |
b |
b |
k |
k |
A4 |
| J15ER/L J8-0 |
15 |
12 |
0 |
0 |
8 |
b |
b |
b |
k |
A3 |
| J15ER/L J8-1 |
15 |
12 |
0,1 |
0 |
8 |
b |
b |
b |
k |
A4 |
| J15ER/L J8-2 |
15 |
12 |
0,2 |
0 |
8 |
b |
b |
b |
k |
A4 |
| J15ER/L J20-0 |
15 |
12 |
0 |
0 |
20 |
b |
b |
b |
k |
A3 |
| J15ER/L J20-1 |
15 |
12 |
0,1 |
0 |
20 |
b |
b |
b |
k |
A4 |
| J15ER/L J20-2 |
15 |
12 |
0,2 |
0 |
20 |
b |
b |
b |
k |
A4 |
| J20ER J8-2 |
20 |
12 |
0,2 |
0 |
8 |
r |
r |
r |
k |
A21 |
| J20ER J8-4 |
20 |
12 |
0,4 |
0 |
8 |
r |
r |
r |
k |
A21 |
| J20ER J20-2 |
20 |
12 |
0,2 |
0 |
20 |
r |
r |
r |
k |
A23 |
| J20ER J20-4 |
20 |
12 |
0,4 |
0 |
20 |
r |
r |
r |
k |
A23 |
|
|

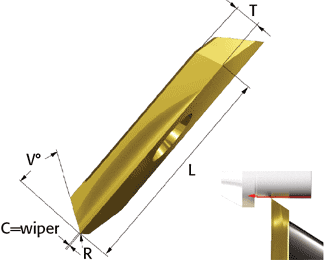

Skär D | Vändskär för finsvarvning
| |
|
V° |
|
|
Skär
vinkel° |
Lager |
Pris
grupp |
| Skär |
L |
R |
C |
8M |
C8 |
F8 |
B8 |
| J11ER/L D2-0 |
11 |
33 |
0,02 |
0 |
2 |
b |
b |
b |
k |
A5 |
| J11ER/L D2-0-1 |
11 |
33 |
0 |
0,12 |
2 |
b |
b |
b |
k |
A5 |
| J11ER/L D12-0 |
11 |
33 |
0,02 |
0 |
12 |
b |
b |
b |
k |
A5 |
| J11ER/L D12-0-1 |
11 |
33 |
0 |
0,12 |
12 |
b |
b |
b |
k |
A5 |
| J15ER/L D2-0 |
15 |
33 |
0,02 |
0 |
2 |
b |
b |
b |
k |
A5 |
| J15ER/L D2-0-2 |
15 |
33 |
0 |
0,2 |
2 |
b |
b |
b |
k |
A5 |
| J15ER/L D12-0 |
15 |
33 |
0,02 |
0 |
12 |
b |
b |
b |
k |
A5 |
| J15ER/L D12-0-2 |
15 |
33 |
0 |
0,2 |
12 |
b |
b |
b |
k |
A5 |
| J15ER/L D12-1-3 |
15 |
33 |
0,15 |
0,3 |
12 |
b |
b |
b |
k |
A6 |
| J15ER D16-1 |
15 |
33 |
0,1 |
0 |
16 |
r |
k |
r |
k |
A6 |
| J20ER D2-2-5 |
20 |
33 |
0,2 |
0,5 |
2 |
r |
r |
r |
k |
A23 |
| J20ER D12-2-5 |
20 |
33 |
0,2 |
0,5 |
12 |
r |
r |
r |
k |
A24 |
|
|

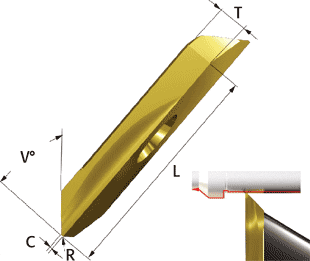

Skär N | Vändskär för finsvarvning
| |
|
V° |
|
|
Skär
vinkel° |
Lager |
Pris
grupp |
| Skär |
L |
R |
C |
8M |
C8 |
F8 |
B8 |
| J15ER/L N2-0-2 |
15 |
48 |
0 |
0,2 |
2 |
a |
a |
b |
k |
A6 |
| J15ER/L N2-1-3 |
15 |
48 |
0,1 |
0,3 |
2 |
a |
a |
b |
k |
A7 |
| J15ER/L N12-0-2 |
15 |
48 |
0 |
0,2 |
12 |
a |
a |
b |
k |
A6 |
| J15ER/L N12-1-3 |
15 |
48 |
0,1 |
0,3 |
12 |
a |
a |
b |
k |
A7 |
| J20ER N2-2-5 |
20 |
48 |
0,2 |
0,5 |
2 |
r |
r |
r |
k |
A24 |
| J20ER N12-2-5 |
20 |
48 |
0,2 |
0,5 |
12 |
r |
r |
r |
k |
A25 |
|
|
Skär V | Vändskär för finsvarvning och Kopiersvarvning
| |
|
V° |
|
|
Skär
vinkel° |
Lager |
Pris
grupp |
| Skär |
L |
R |
C |
8M |
C8 |
F8 |
B8 |
| J11ER/L V2-1 |
11 |
53 |
0,1 |
0 |
2 |
a |
a |
b |
k |
A6 |
| J11ER/L V12-2 |
11 |
53 |
0,2 |
0 |
12 |
a |
a |
b |
k |
A7 |
| J15ER/L V2-1 |
15 |
53 |
0,1 |
0 |
2 |
a |
a |
b |
k |
A6 |
| J15ER / L V2-0-2 |
15 |
53 |
0 |
0,2 |
2 |
b |
b |
b |
k |
A6 |
| J15ER / L V12-2 |
15 |
53 |
0,2 |
0 |
12 |
a |
a |
b |
k |
A7 |
|
|

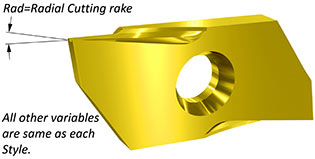

Skär HP, JP, VP | Vändskär för svarvning i sega material
| |
|
|
V° |
|
|
|
Lager |
Pris
grupp |
| Stil |
Skär |
L |
R |
Ax |
Rad |
8M |
C8 |
F8 |
B8 |
| H = 3° |
J15ER HP16-2 |
15 |
3 |
0,2 |
16 |
10 |
b |
b |
b |
k |
A5 |
| J = 12° |
J15ER JP20-1 |
15 |
12 |
0,1 |
20 |
10 |
b |
k |
b |
k |
A5 |
| V = 53° |
J15ER VP12-2 |
15 |
53 |
0,2 |
12 |
10 |
b |
k |
b |
k |
A8 |
| J = 12° |
J20ER JP20-4 |
20 |
12 |
0,4 |
20 |
10 |
r |
k |
r |
k |
A24 |
|
|

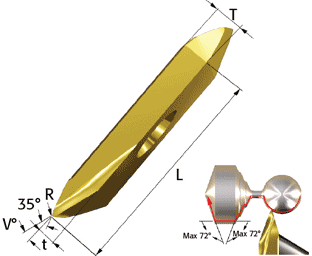

Skär M | Vändskär för profilsvarvning och kopiersvarvning
| |
|
|
V° |
|
Skär
vinkel° |
Lager |
Pris
grupp |
| Skär |
L |
t |
R |
8M |
C8 |
F8 |
B8 |
| J15ER M12-08 |
15 |
1,3 |
17,5 |
0,08 |
12 |
r |
r |
r |
k |
A7 |
| J15ER M12-2 |
15 |
1,3 |
17,5 |
0,2 |
12 |
r |
r |
r |
k |
A7 |
|
|

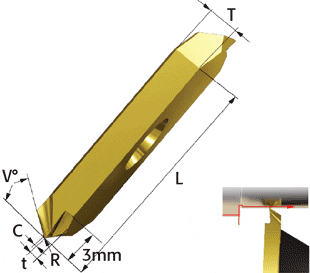

Skär F | Vändskär för finsvarvning med extra fin ytfinish
| |
|
|
|
|
V° |
Skär
vinkel° |
Lager |
Pris
grupp |
| Skär |
L |
C |
t |
R |
8M |
C8 |
F8 |
B8 |
| J15ER F16-0-05 |
15 |
0,15 |
0,6 |
0,05 |
30 |
16 |
r |
r |
r |
k |
A7 |
|
|
| Samtliga skär används med hållare av J-typ |
L
11
15
20 |
T
2,5
2,1
3,5 |
|
Lagerstatus
a = Lagerstandard i ER och EL
b = Lagerstandard i ER; EL mot förfrågan
c = Lagerstandard i EL; ER mot förfrågan
r = Lagerstandard endast i ER
L = Lagerstandard endast i EL
k = ER och EL mot förfrågan |
|
|
