Skär för baksvarvning
Baksvarvningsskär med hög prestanda
- Skärdesignen resultera i låg radiell skärkraft
- Producerar bra rundhet
- Håller önskad storlek längre utan justering
- Spånan böjs innan den träffar arbetsstycket
- Bra spånkontroll genom att spånan böjs bort från arbetsstycket
|
- Positiv spånvinkel ger möjlighet till ökad produktion och ökar skärets livslängd
- Behövs endast ett smalt avstickningsskär för att städa upp den icke-färdiga diametern
- Den slutliga diametern framställs med bara 1mm från sidan av skäret och verktygshållaren, dvs bort från styrbussningen, vilket resulterar i god stabilitet även när små diametrar framställs
- Litet avstånd från sidan till slutet av slipplattan som producerar den slutliga diametern Mycket lämplig för små diametrar
|
Skärguide för baksvarvning
Skär C
Skär C används när det krävs en underskärning. |
Skär BT
Skär BT skär har en avgradning på de ledande hörnet vilket förbättrar skäret livslängd i hårdare material. Dessa skär är lämplig när slitage på skär B hittas i ett tidigt stadium. |
Skär B
Skär B är ett bra val för baksvarvning i rostfritt stål, titan, Nimonic, hastaloy, superlegering och legerat stål och andra hårda och långspåniga material där god spånstyrning krävs. |
Skär VLR
Skär VLR används för baksvarvning där en slät yta behövs för profilering. Det är till exempel utmärkt till att gå in bakom huvudet på en benskruv. |
Skär BP
Skär BP används i klibbiga material där det finns en chans att en kant byggs upp som kan förstöra ytfinheten och/eller reducera skärets livslängd. |
Skär E
Skär E används vid finsvarvning med hög skärhastighet och låg matning. Skäret kommer att ge bästa möjliga ytfinish. Genom att skydda radien med en avfasningen förlängs livslängden på skäret jämfört med konventionella fullradie-skär. |

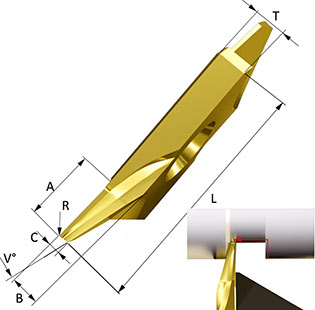

Skär B | Vändskär för baksvarvning i stål och andra hårda och långspånande material
| |
|
|
|
|
|
Skär
vinkel° |
Lager |
Pris
grupp |
| Vändskär |
A |
B |
C |
R |
V° |
8M |
C8 |
F8 |
B8 |
| K11ER / L B12-2-0 |
2 |
1 |
0,4 |
0 |
15 |
12 |
a |
a |
b |
k |
A8 |
| K11ER / L B12-3-0 |
3,5 |
1,5 |
0,6 |
0 |
15 |
12 |
a |
a |
b |
k |
A8 |
| K15ER / L B12-2-0 |
2,5 |
1,3 |
0,5 |
0 |
15 |
12 |
a |
a |
b |
k |
A8 |
| K15ER / L B12-4-0 |
4 |
1,9 |
0,7 |
0 |
15 |
12 |
a |
a |
b |
k |
A8 |
| K15ER / L B12-4-05 |
4 |
1,9 |
0,7 |
0,05 |
15 |
12 |
a |
a |
b |
k |
A9 |
| K15ER / L B12-4-1 |
4 |
1,9 |
0,7 |
0,1 |
15 |
12 |
a |
a |
b |
k |
A9 |
| K15ER / L B12-4-2 |
4 |
1,9 |
0,7 |
0,2 |
15 |
12 |
a |
a |
b |
k |
A9 |
| K20ER B12-7-0 |
7 |
3,2 |
1,3 |
0 |
15 |
12 |
r |
r |
r |
k |
A28 |
| K20ER B12-7-2 |
7 |
3,2 |
1,3 |
0,2 |
15 |
12 |
r |
r |
r |
k |
A29 |
|
 |

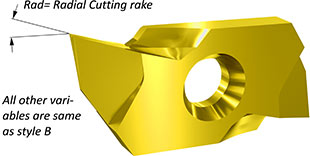

Skär BP | Skär för baksvarvning i sega material
| |
|
|
|
|
V° |
Skär
vinkel° |
Lager |
Pris
grupp |
| Vändskär |
A |
B |
C |
R |
Ax |
Rad |
8M |
C8 |
F8 |
B8 |
| K15ER / L BP12-4-1 |
4 |
1,9 |
0,7 |
0,1 |
15 |
12 |
14 |
b |
b |
b |
k |
A9 |
|
|
Skär BT | Skär för baksvarvning i tuffa material för en längre livslängd
| |
|
|
|
|
|
Skär
vinkel° |
Lager |
Pris
grupp |
| Vändskär |
A |
B |
C |
R |
V° |
8M |
C8 |
F8 |
B8 |
| K15ER BT12-4-2 |
4 |
1,9 |
0,7 |
0,2 |
15 |
12 |
a |
a |
b |
k |
A9 |
| K20ER BT12-7-2 |
7 |
3,2 |
1,3 |
0,2 |
15 |
12 |
r |
r |
r |
k |
A29 |
|
 |

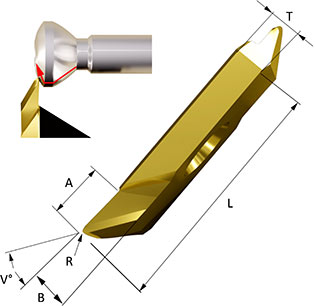

Skär VLR | Skär för profilbaksvarvning
| |
|
|
|
|
|
Skär
vinkel° |
Lager |
Pris
grupp |
| Vändskär |
A |
B |
C |
R |
V° |
8M |
C8 |
F8 |
B8 |
| K15ER VLR12-2 |
3 |
1,9 |
0 |
0,2 |
35 |
20 |
r |
r |
r |
r |
A7 |
|
 |
|

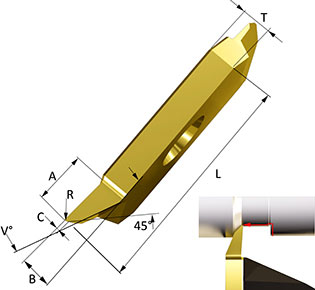

Skär C | Vändskär för baksvarvning där det krävs en släppning
| |
|
|
|
|
V° |
Skär
vinkel° |
Lager |
Pris
grupp |
| Vändskär |
A |
B |
C |
R |
8M |
C8 |
F8 |
B8 |
| K11ER C0-1-0 |
1,3 |
1 |
0,2 |
0 |
30 |
0 |
r |
r |
r |
k |
A6 |
| K15ER / L C0-3-0 |
3 |
1,9 |
0,2 |
0 |
20 |
0 |
a |
a |
b |
k |
A7 |
|
|

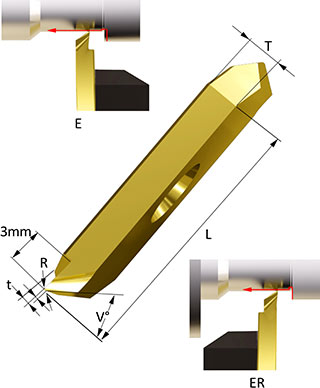

Skär E | Skär för baksvarvning med extra fin yta
| |
Max cut |
|
|
|
|
V° |
Skär
vinkel° |
|
Pris
grupp |
| Vändskär |
C |
t |
R |
R2 |
8M |
C8 |
F8 |
B8 |
| K15ER E16-2-03 |
0,8 |
0 |
0,6 |
0,03 |
0,2 |
30 |
16 |
r |
r |
r |
k |
A8 |
| K15ER E16-2-05 |
0,8 |
0 |
0,6 |
0,05 |
0,2 |
30 |
16 |
r |
r |
r |
k |
A8 |
| K15ER E16-0-05 |
0,8 |
0,15 |
0,6 |
0,05 |
0 |
30 |
16 |
r |
r |
r |
k |
A8 |
| K15ER E16-0-05D |
1,0 |
0,15 |
0,6 |
0,05 |
0 |
30 |
16 |
r |
r |
r |
k |
A8 |
Observera: Finsvarvande skär. Maximalt skärdjup per passering är 0,08 mm.
Style ER | Skär för baksvarvning och en extra fin ytfinish och skärande från styrbussningen
| |
Max cut |
|
|
|
|
Skär
vinkel° |
|
Pris
grupp |
| Vändskär |
C |
t |
R |
V° |
8M |
C8 |
F8 |
B8 |
| K15EL ER16-0-05 |
0,8 |
0,15 |
0,1 |
0,05 |
30 |
16 |
l |
l |
l |
l |
A8 |
Observera: Finsvarvande skär. Maximalt skärdjup per passering är 0,08 mm.
Vänsterskär för högersvarvning visas. Finns endast som vänsterskär.
|
 |
Mer information Kvaliteter av hårdmetall Rekommenderade skärdata
| Samtliga skär används med K-typ hållare |
L
11
15
20 |
T
2,5
2,1
3,5 |
|
Lagerstatus
a = Lagerstandard i ER och EL
b = Lagerstandard i ER; EL mot förfrågan
c = Lagerstandard i EL; ER mot förfrågan
r = Lagerstandard endast i ER
L = Lagerstandard endast i EL
k = ER och EL mot förfrågan |
|
