Typ-K |
|
Klemmhalter für das Stechen, Abstechen, Gewindeschneiden und
Hinterdrehen |
|
Lager-Kode
a = Ab Lager lieferbar in ER und EL
b = Auf Anfrage
r = Ab Lager lieferbar nur in ER
l = Ab Lager lieferbar nur in EL |
![](images/top_of_page.gif) |

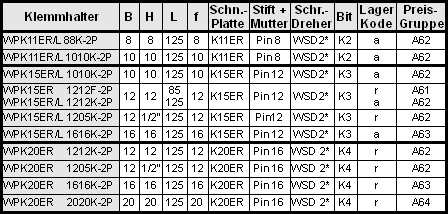

![](images/wpk_tab.gif)
Abb. zeigt rechte Ausführung. Bezeichnung für links,
WPK15EL. *Separat zu bestellen |
![](images/top_of_page.gif) |

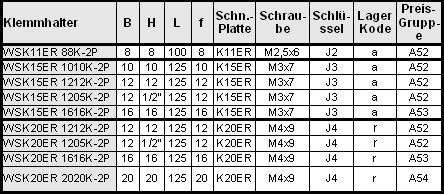

![](images/wsk_tab.gif)
Abb. zeigt rechte Ausführung. Bezeichnung für links,
WSK15EL. |
![](images/top_of_page.gif) |
![](images/zsk.gif)
Nur Rechtsausführung. |
Typ-K |
|
Schneidplatten
für
das Stechen, Abstechen und Gewindeschneiden |
L
11
15
20 |
T
2,5
2,1
3,5 |
|
Lager-Kode
a = Ab Lager lieferbar in ER und EL
b = Auf Anfrage
r = Ab Lager lieferbar nur in ER
l = Ab Lager lieferbar nur in EL |
|

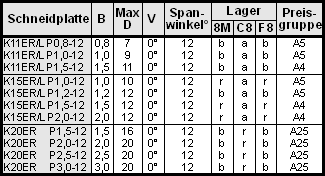

Schneidplatten zum Abstechen,
0°
![](images/inserts/p.gif)
Abb. zeigt rechte Ausführung. Bezeichnung für
linke Platte,
K15EL.
![](images/top_of_page.gif) |
![](images/K15ERPm.gif) |

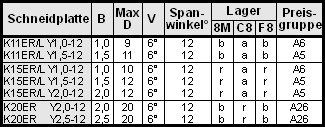

Schneidplatten zum Abstechen, 6° Winkel schnitt
![](images/inserts/y.gif)
Abb. zeigt rechte Ausführung. Bezeichnung für
linke Platte,
K15EL.
![](images/top_of_page.gif) |
![](images/K15ERYm.gif) |

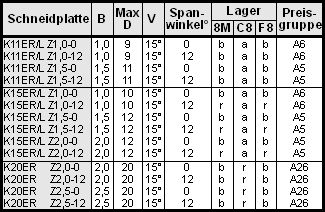

Schneidplatten zum Abstechen, 15° Winkel schnitt
![](images/inserts/z.gif)
Abb. zeigt rechte Ausführung. Bezeichnung für
linke Platte,
K15EL.
![](images/top_of_page.gif) |
![](images/K15ERZm.gif) |

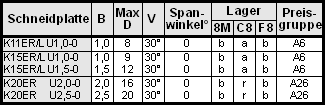

Schneidplatten zum Abstechen, 30° Winkel schnitt
Abb. zeigt rechte Ausführung. Bezeichnung für
linke Platte,
K15EL.
![](images/top_of_page.gif) |
![](images/K15ERU.gif) |

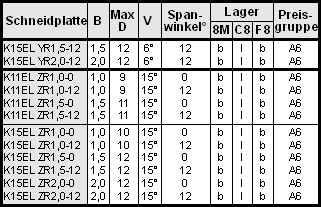

Schneidplatten zum Abstechen gegen Abgreifspindel etc.
![](images/inserts/yrzr.gif)
Abb. zeigt linke Ausführung.
![](images/top_of_page.gif) |
![](images/K15EL_ZR.gif) |

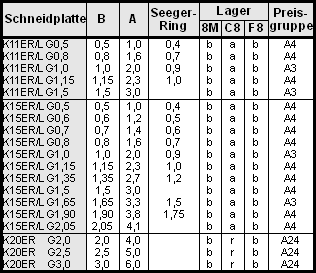

Schneidplatten zum Stechen 12°
pos. Spanwinkel
![](images/inserts/g.gif)
Abb. zeigt rechte Ausführung. Bezeichnung für
linke Platte,
K15EL.
![](images/top_of_page.gif) |
![](images/K15ERG12m.gif) |

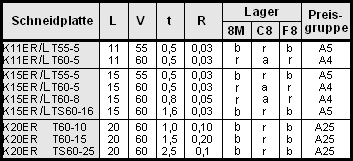

Schneidplatten zum
Gewindeschneiden
![](images/inserts/T2.gif)
Abb. zeigt rechte Ausführung. Bezeichnung für
linke Platte,
K15EL.
![](images/top_of_page.gif) |
![](images/K15ERT60m.gif) |
|
