WhizThrill gängfräsar i solid hårdmetall

NB-ISO | Metrisk fasande gängfräsar

Stigning
mm
M
Grov
M
Fin
Gängfräs d D Skär
eggar
I L Pris
Grupp
0,4 M2 (1,5 xD)   NB04015C3 0.4ISO A9 4 1,5 3 3,4 50 T5
0,4 M2 (2xD)   NB04015C4 0.4ISO A9 4 1,5 3 4,6 50 T6
0,45 M2,2 (1,5 xD)   NB04016C3 0.45ISO A9 4 1,6 3 3,82 50 T5
0,45 M2,2 (2xD)   NB04016C5 0.45ISO A9 4 1,6 3 5,17 50 T6
0,45 M2,5 (1,5 xD)   NB04019C4 0.45ISO A9 4 1,9 3 4,27 50 T5
0,45 M2,5 (2xD)   NB04019C5 0.45ISO A9 4 1,9 3 5,62 50 T6
0,5 M3 (1,5 xD) M4 NB04023C5 0.5ISO A9 4 2,3 3 5,25 50 T5
0,5 M3 (2xD) M4 NB04023C6 0.5ISO A9 4 2,3 3 6,75 50 T6
0,5 M3 (2,5 xD) M4 NB04023C8 0.5ISO A9 4 2,3 3 8,25 50 T8
0,5 M3 (1,5 xD) M4 NB06023C5 0.5ISO A9 6 2,3 3 5,25 63 T7
0,5 M3 (2xD) M4 NB06023C6 0.5ISO A9 6 2,3 3 6,75 63 T9
0,5 M3 (2,5 xD) M4 NB06023C8 0.5ISO A9 6 2,3 3 8,25 63 T10
0,5   M5 NB04038C10 0.5ISO A9 4 3,8 3 10,75 50 T6
0,5   M5 NB06038C10 0.5ISO A9 6 3,8 3 10,75 63 T9
0,6 M3,5 (1,5 xD)   NB04026C6 0.6ISO A9 4 2,6 3 6,3 50 T5
0,6 M3,5 (2xD)   NB04026C8 0.6ISO A9 4 2,6 3 8,1 50 T6
0,7 M4 (1,5 xD)   NB0403C7 0.7ISO A9 4 3 3 7,35 50 T5
0,7 M4 (2xD)   NB0403C8 0.7ISO A9 4 3 3 8,75 50 T6
0,7 M4 (2,5 xD)   NB0403C10 0.7ISO A9 4 3 3 10,85 50 T8
0,7 M4 (1,5 xD)   NB0603C7 0.7ISO A9 6 3 3 7,35 63 T7
0,7 M4 (2xD)   NB0603C8 0.7ISO A9 6 3 3 8,75 63 T9
0,7 M4 (2,5 xD)   NB0603C10 0.7ISO A9 6 3 3 10,85 63 T10
0,75 M4,5 (1,5 xD)   NB04034C7 0.75ISO A9 4 3,4 3 7,87 50 T7
0,75 M4,5 (2xD)   NB04034C10 0.75ISO A9 4 3,4 3 10,12 50 T9
0,75   M6 NB06045C10 0.75ISO A9 6 4,5 3 10,87 63 T5
0,75   M6 NB06045C16 0.75ISO A9 6 4,5 3 16,87 63 T6
0,8 M5 (1,5 xD)   NB04038C8 0.8ISO A9 4 3,8 3 8,4 50 T5
0,8 M5 (2xD)   NB04038C10 0.8ISO A9 4 3,8 3 10,8 50 T6
0,8 M5 (2,5 xD)   NB04038C13 0.8ISO A9 4 3,8 3 13,2 50 T8
0,8 M5 (1,5 xD)   NB06038C8 0.8ISO A9 6 3,8 3 8,4 63 T7
0,8 M5 (2xD)   NB06038C10 0.8ISO A9 6 3,8 3 10,8 63 T9
0,8 M5 (2,5 xD)   NB06038C13 0.8ISO A9 6 3,8 3 13,2 63 T10
1 M6 (1,5 xD) M8 NB06045C10 1.0ISO A9 6 4,5 3 10,5 63 T7
1 M6 (2xD) M8 NB06045C13 1.0ISO A9 6 4,5 3 13,5 63 T9
1 M6 (2,5 xD) M8 NB06045C16 1.0ISO A9 6 4,5 3 16,5 63 T10
1 M6 (3xD) M8 NB06045C19 1.0ISO A9 6 4,5 3 19,5 63 T12
1   M8 NB0606C13 1.0ISO A9 6 6 3 13,5 63 T7
1   M10 NB0808D17 1.0ISO A9 8 8 4 17,5 63 T11
1   M14 NB1212F21 1.0ISO A9 12 12 6 21,5 83 T18
1,25 M8 (1,5 xD) M10 NB0606C14 1.25ISO A9 6 6 3 14,37 63 T7
1,25 M8 (2xD) M10 NB0606C18 1.25ISO A9 6 6 3 18,12 63 T9
1,25 M8 (2,5 xD) M10 NB0606C21 1.25ISO A9 6 6 3 21,87 63 T10
1,25 M8 (3xD) M10 NB0606C25 1.25ISO A9 6 6 3 25,62 76 T12
1,5 M10 (1,5 xD) M12 NB08075C17 1.5ISO A9 8 7,5 3 17,25 63 T11
1,5 M10 (2xD) M12 NB08075C21 1.5ISO A9 8 7,5 3 21,75 76 T13
1,5 M10 (2,5 xD) M12 NB08075C27 1.5ISO A9 8 7,5 3 27,75 76 T14
1,5 M10 (3xD) M12 NB08075C32 1.5ISO A9 8 7,5 3 32,25 76 T16
1,5   M14 NB1010D23 1.5ISO A9 10 10 4 23,25 76 T15
1,5   M16 NB1212D29 1.5ISO A9 12 12 4 29,25 83 T18
1,5   M20 NB1616F35 1.5ISO A9 16 16 6 35,25 100 T22
1,75 M12 (1,5 xD)   NB0808C20 1.75ISO A9 8 8 3 20,12 76 T11
1,75 M12 (2xD)   NB0808C27 1.75ISO A9 8 8 3 27,12 76 T13
1,75 M12 (1,5 xD)   NB1009C20 1.75ISO A9 10 9 3 20,12 76 T15
1,75 M12 (2xD)   NB1009C27 1.75ISO A9 10 9 3 27,12 76 T17
1,75 M12 (2,5 xD)   NB1009C32 1.75ISO A9 10 9 3 32,37 100 T18
1,75 M12 (3xD)   NB1009C37 1.75ISO A9 10 9 3 37,62 100 T19
2 M14 (1,5 xD) M18 NB1010C23 2.0ISO A9 10 10 3 23 76 T15
2 M14 (2xD) M18 NB1010C31 2.0ISO A9 10 10 3 31 100 T17
2 M14 (2,5 xD) M18 NB1010C37 2.0ISO A9 10 10 3 37 100 T18
2 M16 (1,5 xD) M18 NB1212D27 2.0ISO A9 12 12 4 27 83 T18
2 M16 (2xD) M18 NB1212D35 2.0ISO A9 12 12 4 35 100 T19
2 M16 (2,5 xD) M18 NB1212D43 2.0ISO A9 12 12 4 43 100 T20
2 M16 (3xD) M18 NB1212C51 2.0ISO A9 12 12 3 51 100 T21
2   M20 NB1616E39 2.0ISO A9 16 16 5 39 100 T22
2   M24 NB2020F43 2.0ISO A9 20 20 6 43 100 T26
2   M30 NB2525F57 2.0ISO A9 25 25 6 57 130 T29
2,5 M18 (1,5 xD)   NB1212C31 2.5ISO A9 12 12 3 31,25 100 T19
2,5 M18 (2xD)   NB1212C38 2.5ISO A9 12 12 3 38,75 100 T20
2,5 M18 (2,5 xD)   NB1212C48 2.5ISO A9 12 12 3 48,75 100 T21
2,5 M20 (1,5 xD)   NB1414D33 2.5ISO A9 14 14 4 33,75 89 T20
2,5 M20 (2xD)   NB1414D43 2.5ISO A9 14 14 4 43,75 100 T21
2,5 M20 (2,5 xD)   NB1615D53 2.5ISO A9 16 15 4 53,75 120 T23
2,5 M20 (3xD)   NB1615C63 2.5ISO A9 16 15 3 63,75 120 T24
3 M24 (1,5 xD) M30 NB1616C40 3.0ISO A9 16 16 3 40,5 100 T22
3 M24 (2xD) M30 NB1616C52 3.0ISO A9 16 16 3 52,5 120 T23
3 M24 (2,5 xD) M30 NB1818C64 3.0ISO A9 18 18 3 64,5 130 T25
3   M30 NB2020D46 3.0ISO A9 20 20 4 46,5 120 T25
3   M33 NB2525D61 3.0ISO A9 25 25 4 61,5 130 T29
3,5 M30 (1,5 xD)   NB2020C50 3.5ISO A9 20 20 3 50,75 120 T26
3,5 M30 (2xD)   NB2020C64 3.5ISO A9 20 20 3 64,75 150 T27
3,5 M30 (2,5 xD)   NB2020C78 3.5ISO A9 20 20 3 78,75 150 T28
4 M36 (1,5xD) M42 NB2525C58 4.0ISO A9 25 25 3 58 130 T29
4 M36 (2xD) M42 NB2525C78 4.0ISO A9 25 25 3 78 150 T30
Metrisk gängfräs



NBK-ISO | Metrisk fasande gängfräs med invändig kylning

Stigning
mm
M
grov
M
Fin
Gängfräs d D Skär
Kanter
I L Pris
grupp
0,8 M5 (1,5xD)   NBK04038C8 0.8ISO A9 4 3,8 3 8,4 50 T6
0,8 M5 (2xD)   NBK04038C10 0.8ISO A9 4 3,8 3 10,8 50 T8
0,8 M5 (2,5 xD)   NBK04038C13 0.8ISO A9 4 3,8 3 13,2 50 T9
1 M6 (1,5xD)   NBK06045C10 1.0ISO A9 6 4,5 3 10,5 63 T9
1 M6 (2xD)   NBK06045C13 1.0ISO A9 6 4,5 3 13,5 63 T10
1 M6 (2,5 xD)   NBK06045C16 1.0ISO A9 6 4,5 3 16,5 63 T12
1   M10 NBK0808D17 1.0ISO A9 8 8 4 17,5 76 T13
1,25 M8 (1,5 xD) M10 NBK0606C14 1.25ISO A9 6 6 3 14,37 63 T9
1,25 M8 (2xD) M10 NBK0606C18 1.25ISO A9 6 6 3 18,12 63 T10
1,25 M8 (2,5 xD) M10 NBK0606C21 1.25ISO A9 6 6 3 21,87 63 T12
1,5 M10 (1,5xD) M12 NBK08075C17 1.5ISO A9 8 7,5 3 17,25 76 T13
1,5 M10 (2xD) M12 NBK08075C21 1.5ISO A9 8 7,5 3 21,75 76 T14
1,5 M10 (2,5 xD) M12 NBK08075C27 1.5ISO A9 8 7,5 3 27,75 76 T16
1,5 M10 (3xD) M12 NBK08075C32 1.5ISO A9 8 7,5 3 32,25 76 T17
1,5   M16 NBK1212D29 1.5ISO A9 12 12 4 29,25 100 T18
1,5   M20 NBK1616F35 1.5ISO A9 16 16 6 35,25 120 T22
1,75 M12 (1,5 xD)   NBK0808C20 1.75ISO A9 8 8 3 20,12 76 T13
1,75 M12 (2xD)   NBK0808C27 1.75ISO A9 8 8 3 27,12 76 T14
1,75 M12 (1,5xD)   NBK1009C20 1.75ISO A9 10 9 3 20,12 100 T17
1,75 M12 (2xD)   NBK1009C27 1.75ISO A9 10 9 3 27,12 100 T18
1,75 M12 (2,5xD)   NBK1009C32 1.75ISO A9 10 9 3 32,37 100 T19
1,75 M12 (3xD)   NBK1009C37 1.75ISO A9 10 9 3 37,62 100 T20
2 M14 (1,5 xD) M18 NBK1010C23 2.0ISO A9 10 10 3 23 100 T17
2 M14 (2xD) M18 NBK1010C31 2.0ISO A9 10 10 3 31 100 T18
2 M16 (1,5 xD) M18 NBK1212D27 2.0ISO A9 12 12 4 27 100 T19
2 M16 (2xD) M18 NBK1212D35 2.0ISO A9 12 12 4 35 100 T20
2 M16 (2,5xD) M18 NBK1212D43 2.0ISO A9 12 12 4 43 100 T21
2 M16 (3xD) M18 NBK1212C51 2.0ISO A9 12 12 3 51 100 T22
2   M20 NBK1616E39 2.0ISO A9 16 16 5 39 120 T23
2,5 M20 (1,5xD)   NBK1414D33 2.5ISO A9 14 14 4 33,75 100 T21
2,5 M20 (2xD)   NBK1414D43 2.5ISO A9 14 14 4 43,75 100 T23
2,5 M20 (2,5xD)   NBK1615D53 2.5ISO A9 16 15 4 53,75 120 T24
3 M24 (1,5xD) M30 NBK1616C40 3.0ISO A9 16 16 3 40,5 120 T23
3 M24 (2xD) M30 NBK1616C52 3.0ISO A9 16 16 3 52,5 120 T24
3,5 M30 (1,5xD)   NBK2020C50 3.5ISO A9 20 20 3 50,75 150 T27
3,5 M30 (2xD)   NBK2020C64 3.5ISO A9 20 20 3 64,75 150 T28
Metrisk fasande gängfräs med kylning

XBT| Whitworth rörgänga med radial kylning

Stigning
TPI
Norm Gängfräs d D Skär
eggar
I L Pris
Grupp
28 G 1/8 XBT0606C10 28W A9 6 6 3 10,43 76 T10
19 G 1/4 - 3/8 XBT1010D22 19W A9 10 10 4 22,06 100 T18
14 G 1/2 - 7/8 XBT1212D28 14W A9 12 12 4 28,12 100 T21
11 G 1 - 3 XBT1616D40 11W A9 16 16 4 40,41 100 T24
Whitworth gängfräs med radial kylning

NBT-ISO | Metrisk avfasande gängfräs med radial kylning

Stigning
mm
M
Grov
M
fin
Gängfräs d D Skär
Eggar
I L Pris
grupp
1   M10 NBT0808D17 1.0ISO A9 8 8 4 17,5 76 T14
1,25 M8 (2xD) M10 NBT0606C18 1.25ISO A9 6 6 3 18,12 76 T12
1,5 M10 (2xD) M12 NBT08075C21 1.5ISO A9 8 7,5 3 21,75 76 T16
1,5   M16 NBT1212D29 1.5ISO A9 12 12 4 29,25 100 T20
1,75 M12 (2xD)   NBT0808C27 1.75ISO A9 8 8 3 27,12 76 T16
1,75 M12 (2xD)   NBT1009C27 1.75ISO A9 10 9 3 27,12 100 T19
2 M14 (2xD) M18 NBT1010C31 2.0ISO A9 10 10 3 31 100 T19
2 M16 (2xD) M18 NBT1212D35 2.0ISO A9 12 12 4 35 100 T21
2   M20 NBT1616E39 2.0ISO A9 16 16 5 39 100 T24
Metrisk avfasande gängfräs med dadial kylning

NF | Metriska avfasande gängfräsar

Stigning
mm

M
grov

Gängfräs d D Skär
eggar
I I2 L Pris
grupp
0,5 M3 (1,5xD) NF06023C5 0.5ISO A9 6 2,3 3 5,25 5,85 63 T7
0,5 M3 (2xD) NF06023C6 0.5ISO A9 6 2,3 3 6,75 7,35 63 T9
0,5 M3 (2,5xD) NF06023C8 0.5ISO A9 6 2,3 3 8,25 8,85 63 T10
0,5 M3 (3xD) NF06023C9 0.5ISO A9 6 2,3 3 9,75 10,35 63 T12
0,7 M4 (1,5xD) NF0603C7 0.7ISO A9 6 3 3 7,35 8,2 63 T7
0,7 M4 (2xD) NF0603C8 0.7ISO A9 6 3 3 8,75 9,6 63 T9
0,7 M4 (2,5xD) NF0603C10 0.7ISO A9 6 3 3 10,85 11,7 63 T10
0,7 M4 (3xD) NF0603C12 0.7ISO A9 6 3 3 12,95 13,8 63 T12
0,8 M5 (1,5 xD) NF06038C8 0.8ISO A9 6 3,8 3 8,4 9,4 63 T7
0,8 M5 (2xD) NF06038C10 0.8ISO A9 6 3,8 3 10,8 11,8 63 T9
0,8 M5 (2,5xD) NF06038C13 0.8ISO A9 6 3,8 3 13,2 14,2 63 T10
0,8 M5 (3xD) NF06038C16 0.8ISO A9 6 3,8 3 16,4 17,4 63 T12
1 M6 (1,5 xD) NF08045C10 1.0ISO A9 8 4,5 3 10,5 11,75 63 T10
1 M6 (2xD) NF08045C13 1.0ISO A9 8 4,5 3 13,5 14,75 63 T12
1 M6 (2,5xD) NF08045C16 1.0ISO A9 8 4,5 3 16,5 17,75 63 T13
1,25 M8 (1,5xD) NF1006C14 1.25ISO A9 10 6 3 14,37 16 76 T12
1,25 M8 (2xD) NF1006C18 1.25ISO A9 10 6 3 18,12 19,75 76 T14
1,25 M8 (2,5xD) NF1006C21 1.25ISO A9 10 6 3 21,87 23,5 76 T16
1,5 M10 (1,5 xD) NF12075C17 1.5ISO A9 12 7,5 3 17,25 19,25 83 T14
1,5 M10 (2xD) NF12075C21 1.5ISO A9 12 7,5 3 21,75 23,75 83 T16
1,5 M10 (2,5xD) NF12075C27 1.5ISO A9 12 7,5 3 27,75 29,75 83 T17
1,75 M12 (1,5 xD) NF1409C20 1.75ISO A9 14 9 3 20,12 22,5 89 T17
1,75 M12 (2xD) NF1409C27 1.75ISO A9 14 9 3 27,12 29,5 89 T18
1,75 M12 (2,5 xD) NF1409C32 1.75ISO A9 14 9 3 32,37 34,75 89 T19

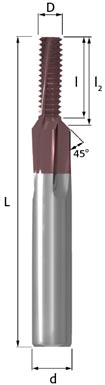

Metrisk gängfräs med avgradning

EB | Extern metrisk

Stigning mm Gängfräs d D Skär
eggar
l L Pris
grupp
1 EB1010D21 1.0ISO A9 10 10 4 21,5 76 T18
1,5 EB1212D26 1.5ISO A9 12 12 4 26,25 83 T20
2 EB1616D35 2.0ISO A9 16 16 4 35 100 T24
Extern metrisk gängfräs
