Hållare och vändskär för utvändig längdsvarvning

Många delar som tidigare producerats i cam-maskiner och traditionella CNC-maskiner produceras idag i moderna längdsvarvar. Bearbetning i dessa maskiner är olik bearbetning i traditionella maskiner och de stora fördelarna med att använda längdsvarvar kan endast erhållas med rätt verktyg. Alla WhizCuts skär är speciellt utvecklade för dessa maskiner och WhizCut har idag det bredaste sortimentet av vändskär speciellt utvecklade för moderna längdsvarvar.
Endast två typer av hållare behövs för att utnyttja hela utbudet av vändskär. För att maximera effektiviteten av vändskär i moderna längdsvarvar har WhizCut utvecklat verktygshållarsystemet WhizFix.

WhizFix hållarsystem

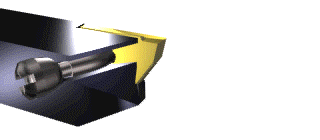

WhizCut har den bästa lösningen för enkel indexering av vändskär i moderna längdsvarvar. Genom att göra det lätt att indexera skäret från motsatta sidan av hållaren möjliggör WhizFix indexering av vändskäret med hållaren kvar i maskinen.

• Indexering eller byte ett vändskär kan göras på 15 sekunder utan att avlägsna hållaren från maskinen.
• Indexering eller bytet av vändskär kommer inte att ändra inställningen vilket resulterar i en mycket snabbare återgång till full produktion.
• Minskad risk för att skada den nya skäreggen.

Hållare med genomgående kylning

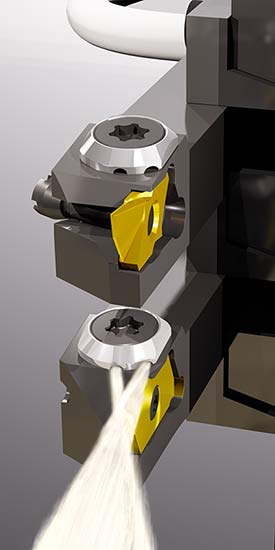

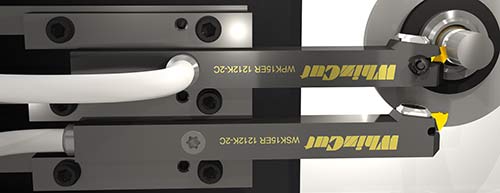

WhizHip är en serie hållare som har genomgående högtryckskylning för moderna längdsvarvar. Kylvätskan leds genom hållaren och lämnar hållaren med en optimal vinkel mot skäreggen och spånan för att maximera kylning och för att styra bort spånan. De flesta hållare använder en standard NPT-anslutning (⅛) för att ansluta kylvätska från maskinen. Genom att använda WhizHip-hållare behövs ingen extra investering i speciell gäng-platta.
För att minimera ställtiderna så rekommenderas att använda WhizHip hållare med WhizFix spännsystem. Detta gör att hållaren kan sitta kvar i maskinen vid indexering eller byte av vändskäret.

Den optimala punkten för kylning är mellan spånan och skäreggen. Förutom maximal kylning så förbättrar det spånkontrollen och ökar verktygets livslängd. Den bästa tryckte för kylning varierar mellan maskin, material, varvtal och matning. Kylning genom WhizHip-hållaren ger en positiv effekt redan vid 10 bars tryck. Normal användning är ca 75 bar men WhizHip klarar upp till 200 bar.
Vid arbete i titan och andra svårbearbetade material fås en drastiskt förbättrad prestanda vid användning av högtryckskylning.

För alla typer av applikationer

WhizCut har det bredaste utbudet på marknaden av externa hårdmetallskär för moderna längdsvarvar. Vårt mål är att erbjuda högpresterande WhizCut vändskär för alla applikationer våra kunder behöver i sina längdsvarvar. WhizCut vändskär är uppdelade i 2 olika tillämpningsområden. K-typ för radiell svarvning och J-typ för axiell svarvning. De två olika hållarna för radiell svarvning och axiell svarvning har optimerats för bästa prestanda i sitt område. Lösningen innebär att WhizCut vändskär bara behöver två typer av hållare för att täcka nästan alla skärande applikationer.

Design av det perfekt skärverktyget

Alla WhizCut vändskär har skarpa helt slipade skäreggar. I standardsortimentet finns skär med 2, 6, 8, 12, 16 eller 20° positiv skäregg för att möjliggöra den bästa prestandan för varje operation. WhizCuts vändskär är användbara för de flesta typer av material, genom en kombination av en hög positiv spånvinkel och en slipad skäregg. Alla skär är utvecklade för maximal stabilitet och prestanda, tillsammans med en mycket hög nivå av spånkontroll.
WhizCuts val av hårdmetall tillåter vändskären att ha en mycket skarp men fortfarande stark kant. Detta gör skären lämplig för material som är svåra att bearbeta, såsom titan, rostfritt stål, varmhållfasta legeringar och superlegeringar.
Kombinationen av de bästa kvaliteterna av hårdmetall, de mest lämpliga geometrierna och mycket vassa skäreggar garanterar det bästa verktyget för moderna längdsvarvar.
WhizCut utvecklar regelbundet speciallösningar av verktyg för enskilda kunder. Vänligen kontakta en WhizCut distributör för en offert.
