Gängsvarvning i längdsvarvar

Gängskär med fyra mycket skarpa skäreggar

WhizCut har länge sett fram emot att förbättra det standardiserade liggande tre-skäriga gängskäret. Som specialister på bearbetning av små detaljer har vi nu utvecklat ett system WhizThread med stående gängskär. Detta gör att vi kan utforma ett gängskär med fyra skäreggar och ökad prestanda. Vi har utvecklat gängskärens geometrier så de ska passa för de gängor som oftast produceras i moderna längdsvarvar. Vi har även valt en hårdmetallsort som presterar mycket bra i dessa storlekar.

WhizThread verktyg med hårdmetall vändskär och hållare





WhizThread hållare med WhizFix för gängning

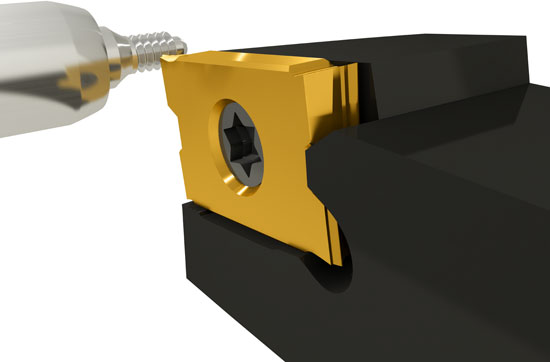

Gängsvarvning med WhizFix hållare

WhizThread kan ta användning av den världsberömda WhizFix hållarsystemet , som möjliggör för operatören att indexera vändskäret i maskinen utan att ta ut hållaren ur maskinen.

Gängsvarvning med högtryckskylning

Verktygshållare finns även i en WhizHip version med högtryckskylning. Med WhizHip är det möjligt att köra högtryckskylning genom verktygshållaren. Kylvätskan kan riktas mot gängskäret i en perfekt vinkel för optimal kylning av gängskärets skäregg och ökad kontroll av spånorna. WhizHip hållare använder en 1/8” NPT-anslutning för att ansluta kylvätska från maskinen. Det finns därför inget behov av någon speciell gängplatta.

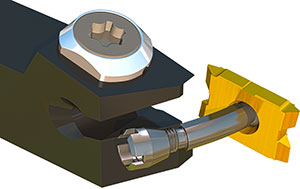

WhizHip hållare med högtryckskylning mot gängskäret

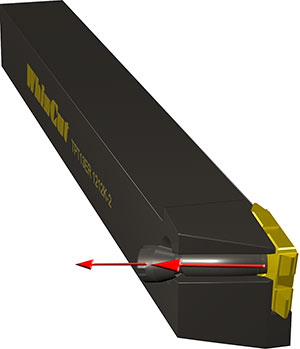

Gängskär, vändskär för gängning och hållare med kraftpil



Fyra eggar med maximal stabilitet

WhizThread gängskär och hållare är utformade för att ge gängskäret den mest stabila läget. Den resulterande spännkraft går diagonalt genom gängskäret och hållaren. Vändskäret trycks därmed tillbaka in i hållarens plattläge och stödet maximeras. Detta unika system med sin gedigna fastspänning producerar en bättre produkt och har längre livslängd än något annat verktygssystem.
Hållarna är särskilt lämpliga för moderna längdsvarvar. Hållare för gängning finns från 8 mm till 1 tums fyrkantiga hållare.

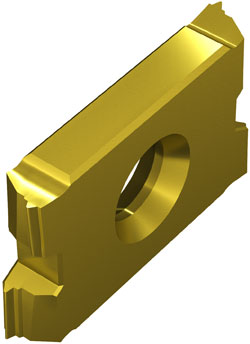

Skärgeometri för gängning

Alla WhizThread vändskär för gängning har fyra vassa helt slipade eggar. Alla vändskär för gängning har en positiv skärvinkel för bästa spånkontroll vid gängning. Kombinationen av en hög positiv skärvinkel och helt slipade eggar görWhizThread vändskär användbara för de flesta typer av material och applikationer. Alla gängskär är utvecklade för maximal stabilitet och prestanda.
WhizCuts val av hårdmetall tillåter insatsen att ha en mycket skarp men ändå stark skäregg. Detta gör gängskären lämpliga för material som är svåra att bearbeta, såsom titan, varmhållfasta legeringar och superlegeringar.
Kombinationen av den bästa hårdmetallen, de mest lämpliga geometrierna och skarpa eggar kommer garantera det bästa verktyget för gängning i längdsvarvar.


Special-geometrier för gängning

Vår närhet och erfarenhet av marknaden har gett oss en bred kunskap om vilka typer av geometrier som behövs. WhizCut är ett mycket flexibelt företag och vår produktion är väl förberedd för att lätt göra specialskär. Vi tar därför gärna fram special av gängskär för gängning. Kontakta oss med dina önskemål.
