WhizThread hållare för gängning i längdsvarvar

Val av hållare för gängning

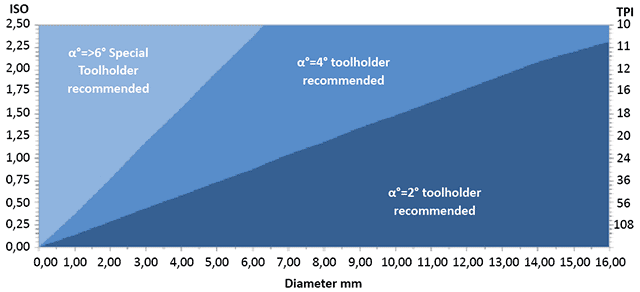

För att uppnå bästa prestanda vid gängning av små delar är det viktigt att välja hållare med rätt spiralvinkel. WhizThread-hållare finns med en 2°, och 4° spiralvinkel. Grafen visar vilken hållare som rekommenderas vid given diameter och stigning. Vid mycket hög stigning och diameter rekommenderar vi beställning av special-hållare.



 Val av hållare vid gängning givet stigning och diameter.

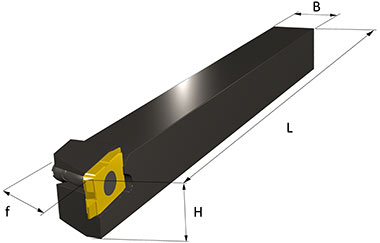

TPT

Hållare med WhizFix pinfastspänning för gängning.



Gå till: Vändskär för gängning

WhizFix hållare med pinne för gängsvarvning


Hållare B H L f α Vändskär Pin + Mutter Bit Lager Pris
grupp
TPT13ER 1010K-2 10 10 125 10 2° T13ER/EN Pin 12 K3 r A62
TPT13ER 1010K-4 10 10 125 10 4° T13ER/EN Pin 12 K3 r A62
TPT13ER 0375K-2 3/8” 3/8” 125 3/8” 2° T13ER/EN Pin 12 K3 r A62
TPT13ER 0375K-4 3/8” 3/8” 125 3/8” 4° T13ER/EN Pin 12 K3 r A62
TPT13ER 1212K-2 12 12 125 12 2° T13ER/EN Pin 12 K3 r A62
TPT13ER 1212K-4 12 12 125 12 4° T13ER/EN Pin 12 K3 r A62
TPT13ER 0500K-2 1/2” 1/2” 125 1/2” 2° T13ER/EN Pin 12 K3 r A62
TPT13ER 0500K-4 1/2” 1/2” 125 1/2” 4° T13ER/EN Pin 12 K3 r A62
TPT13ER 1616K-2 16 16 125 16 2° T13ER/EN Pin 12 K3 r A63
TPT13ER 1616K-4 16 16 125 16 4° T13ER/EN Pin 12 K3 r A63

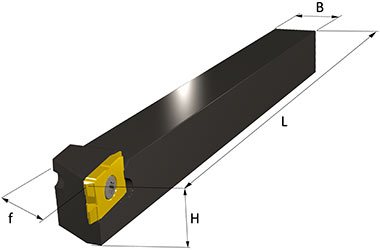

TST

Verktygshållare med centerlåsskruv för gängning.



Gå till: Vändskär för gängning

Hållare för gängning


Hållare B H L f α Vändskär Skruv Nyckel Lager Pris
grupp
TST13ER 88K-2 8 8 125 8 2° T13ER/EN M3x7 J3 r A52
TST13ER 88K-4 8 8 125 8 4° T13ER/EN M3x7 J3 r A52
TST13ER 1010K-2 10 10 125 10 2° T13ER/EN M3x7 J3 r A52
TST13ER 1010K-4 10 10 125 10 4° T13ER/EN M3x7 J3 r A52
TST13ER 0375K-2 3/8” 3/8” 125 3/8” 2° T13ER/EN M3x7 J3 r A52
TST13ER 0375K-4 3/8” 3/8” 125 3/8” 4° T13ER/EN M3x7 J3 r A52
TST13ER 1212K-2 12 12 125 12 2° T13ER/EN M3x7 J3 r A52
TST13ER 1212K-4 12 12 125 12 4° T13ER/EN M3x7 J3 r A52
TST13ER 0500K-2 1/2” 1/2” 125 1/2” 2° T13ER/EN M3x7 J3 r A52
TST13ER 0500K-4 1/2” 1/2” 125 1/2” 4° T13ER/EN M3x7 J3 r A52
TST13ER 1616K-2 16 16 125 16 2° T13ER/EN M3x7 J3 r A53
TST13ER 1616K-4 16 16 125 16 4° T13ER/EN M3x7 J3 r A53
TST13ER 0750K-2 3/4” 3/4” 125 3/4” 2° T13ER/EN M3x7 J3 r A54
TST13ER 0750K-4 3/4” 3/4” 125 3/4” 4° T13ER/EN M3x7 J3 r A54
TST13ER 2020K-2 20 20 125 20 2° T13ER/EN M3x7 J3 r A54
TST13ER 2525M-2 25 25 150 25 2° T13ER/EN M3x7 J3 r A55
TST13ER 1000M-2 1” 1” 150 1” 2° T13ER/EN M3x7 J3 r A55

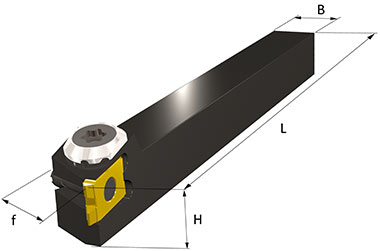

TPT hållare med genomgående kylning

WhizHip med genomgående kylning och WhizFix för gängning.



Gå till: Skär för gängning

Hållare med genomgående kylning


Hållare B H L f α Vändskär Pin + Mutter Kontakt Bit Lager Pris
grupp
TPT13ER 1010K-2C 10 10 125 10 2° T13ER/EN Pin12 M8x1 K3 r A82
TPT13ER 1010K-4C 10 10 125 10 4° T13ER/EN Pin12 M8x1 K3 r A82
TPT13ER 0375K-2C 3/8” 3/8” 125 3/8” 2° T13ER/EN Pin12 1/8 NPT K3 r A82
TPT13ER 0375K-4C 3/8” 3/8” 125 3/8” 4° T13ER/EN Pin12 1/8 NPT K3 r A82
TPT13ER 1212K-2C 12 12 125 12 2° T13ER/EN Pin12 1/8 NPT K3 r A82
TPT13ER 1212K-4C 12 12 125 12 4° T13ER/EN Pin12 1/8 NPT K3 r A82
TPT13ER 0500K-2C 1/2” 1/2” 125 1/2” 2° T13ER/EN Pin12 1/8 NPT K3 r A82
TPT13ER 0500K-4C 1/2” 1/2” 125 1/2” 4° T13ER/EN Pin12 1/8 NPT K3 r A82
TPT13ER 1616K-2C 16 16 125 16 2° T13ER/EN Pin12 1/8 NPT K3 r A83

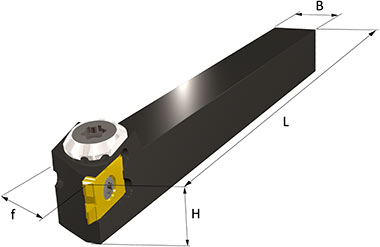

TST hållare med genomgående kylning

WhizHip hållare med genomgående kylning för gängning.



Gå till: Skär för gängning

Verktygshållare med genomgående kylvätska


Hållare B H L f α Vändskär Skruv Kontakt Nyckel Lager Pris
grupp
TST13ER 1010K-2C 10 10 125 10 2° T13ER/EN M3x7 M8x1 J3 r A82
TST13ER 1010K-4C 10 10 125 10 4° T13ER/EN M3x7 M8x1 J3 r A82
TST13ER 0375K-2C 3/8” 3/8” 125 3/8” 2° T13ER/EN M3x7 1/8 NPT J3 r A82
TST13ER 0375K-4C 3/8” 3/8” 125 3/8” 4° T13ER/EN M3x7 1/8 NPT J3 r A82
TST13ER 1212K-2C 12 12 125 12 2° T13ER/EN M3x7 1/8 NPT J3 r A82
TST13ER 1212K-4C 12 12 125 12 4° T13ER/EN M3x7 1/8 NPT J3 r A82
TST13ER 0500K-2C 1/2” 1/2” 125 1/2” 2° T13ER/EN M3x7 1/8 NPT J3 r A82
TST13ER 1616K-2C 16 16 125 16 2° T13ER/EN M3x7 1/8 NPT J3 r A83

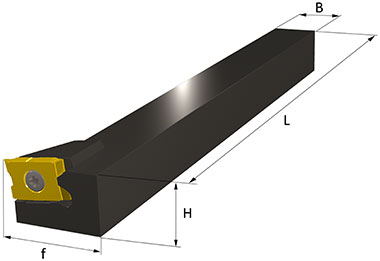

ZST

Verktygshållare med centerlåsskruv för gängning i längdsvarvar med flat bed.



Gå till: Skär för gängning

Verktygshållare för gängsvarvning i flak svarvar


Hållare B H L f   Vändskär Skruv Nyckel Lager Pris
grupp
ZST13ER 1212K-2 12 12 125 20 2° T13ER/EN M3x7 J3 r A72
ZST13ER 1616K-2 16 16 125 24 2° T13ER/EN M3x7 J3 r A73

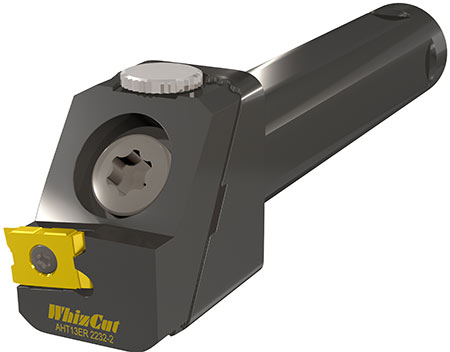

AST | Höjdjusterbar hållare för arbete mot subspindeln

WhizCut har infört ett nytt verktygshållaresystem WhizAdjust, som möjliggör mycket snabb och enkel höjdjustering utan att förlora i stabilitet. Hållaren är perfekt för gängning mot subspindeln.

Höjdjusterbar hållare för gängning mot subspindeln.
