Hållare för invändig svarvning

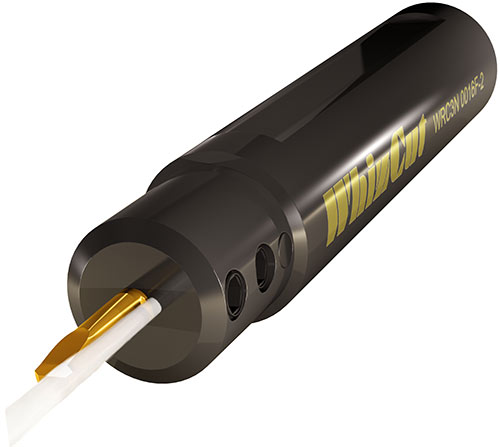

WhizIn hållaren

Svarvbommen är monterad med 2° vinkel i hållaren och får därmed en naturlig lutning som är optimal för högtryckskylning.

Hållarens andra starka sidor är:

  • Kylning genom hållaren
  • Dubbla skruvar för stabil och säker fastspänning av svarvbommen
  • Särskilda hållare utvecklade för moderna längdsvarvar
  • Hållaren och svarvbommen har ett självlokaliseringssystem. Vid fastspänning inom 30° så roterar svarvbommen själv till korrekt position.
WhizIn hållare med genomgående kylvätska för intern svarvning



WRC
Rund hållare med invändig kylning



Gå till svarvbommar för:
Svarvning, Kopiersvarvning, Gängsvarvning, Rak spårsstickning, Spårstickning med fasning innan avstickning, Baksvarvning, Axiell spårstickning

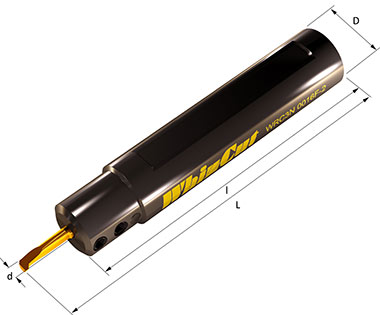

Hållare med cylindriskt skaft för invändig svarvning
Hållare D d bom
storlek
l L med
svarvbom

Svarvbom
Lager Pris
grupp
WRC3N 0012E-2 12 3 70 82 C3N --- r B20
WRC4N 0012E-2 12 4 70 86,5 C4N --- r B20
WRC3N 0016F-2 16 3 80 92 C3N --- r B21
WRC4N 0016F-2 16 4 80 96,5 C4N --- r B21
WRC5N 0016F-2 16 5 80 101 C5N --- r B21
WRC6N 0016F-2 16 6 80 106 C6N --- r B21
WRC3N 0750H-2 3/4” 3 100 112 C3N --- r B22
WRC4N 0750H-2 3/4” 4 100 116,5 C4N --- r B22
WRC5N 0750H-2 3/4” 5 100 121 C5N --- r B22
WRC6N 0750H-2 3/4” 6 100 126 C6N --- r B22
WRC8N 0750H-2 3/4” 8 100 145 C8N --- r B22
WRC3N 0020H-2 20 3 100 112 C3N --- r B22
WRC4N 0020H-2 20 4 100 116,5 C4N --- r B22
WRC5N 0020H-2 20 5 100 121 C5N --- r B22
WRC6N 0020H-2 20 6 100 126 C6N --- r B22
WRC8N 0020H-2 20 8 100 145 C8N --- r B22
WRC3N 0022J-2 22 3 110 122 C3N --- r B23
WRC4N 0022J-2 22 4 110 126,5 C4N --- r B23
WRC5N 0022J-2 22 5 110 131 C5N --- r B23
WRC6N 0022J-2 22 6 110 136 C6N --- r B23
WRC8N 0022J-2 22 8 110 155 C8N --- r B23
WRC3N 0025J-2 25 3 110 122 C3N --- r B24
WRC4N 0025J-2 25 4 110 126,5 C4N --- r B24
WRC5N 0025J-2 25 5 110 131 C5N --- r B24
WRC6N 0025J-2 25 6 110 136 C6N --- r B24
WRC8N 0025J-2 25 8 110 155 C8N --- r B24
WRC3N 1000J-2 1” 3 110 122 C3N --- r B24
WRC4N 1000J-2 1” 4 110 126,5 C4N --- r B24
WRC5N 1000J-2 1” 5 110 131 C5N --- r B24
WRC6N 1000J-2 1” 6 110 136 C6N --- r B24
WRC8N 1000J-2 1” 8 110 155 C8N --- r B24

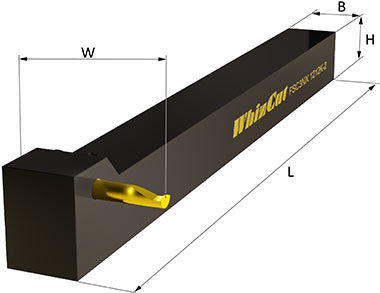

FSC
Fyrkantig hållare med svarbommens mittlinje i överkant



Gå till svarvbommar för:
Svarvning, Kopiersvarvning, Gängsvarvning, Rak spårsstickning, Spårstickning med fasning innan avstickning, Baksvarvning, Axiell spårstickning

Verktygshållare för invändig svarvning med fyrkantigt skaft
Hållare B H L W Svarvbom Lager Pris grupp
FSC3NX 1208K-2 12 8 125 24 C3N --- k B20
FSC3NX 1210K-2 12 10 125 24 C3N --- k B21
FSC3NX 1212K-2 12 12 125 24 C3N --- k B22
FSC3NX 1616K-2 16 16 125 24 C3N --- k B23
FSC4NX 1908K-2 19 8 125 38 C4N --- k B20
FSC4NX 1910K-2 19 10 125 38 C4N --- k B21
FSC4NX 1912K-2 19 12 125 38 C4N --- k B22
FSC4NX 1916K-2 19 16 125 38 C4N --- k B23
FSC5NX 2412K-2 24 12 125 50 C5N --- k B22
FSC5NX 2416K-2 24 16 125 50 C5N --- k B22
FSC5NX 2420K-2 24 20 125 50 C5N --- k B23

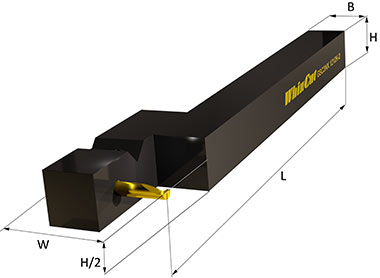

GSC
Fyrkantig hållare med svarbommens mittlinje i centrum



Gå till svarvbommar för:
Svarvning, Kopiersvarvning, Gängsvarvning, Rak spårsstickning, Spårstickning med fasning innan avstickning, Baksvarvning, Axiell spårstickning



Verktygshållare för invändig svarvning med fyrkantigt skaft
Hållare B H L W Svarvbom Lager Pris grupp
GSC3NX 1208K-2 12 8 125 24 C3N --- k B25
GSC3NX 1210K-2 12 10 125 24 C3N --- k B26
GSC3NX 1212K-2 12 12 125 24 C3N --- r B27
GSC3NX 1616K-2 16 16 125 24 C3N --- k B28
GSC4NX 1908K-2 19 8 125 38 C4N --- k B25
GSC4NX 1910K-2 19 10 125 38 C4N --- k B26
GSC4NX 1912K-2 19 12 125 38 C4N --- k B27
GSC4NX 1916K-2 19 16 125 38 C4N --- k B28
GSC5NX 2412K-2 24 12 125 50 C5N --- k B27
GSC5NX 2416K-2 24 16 125 50 C5N --- k B28

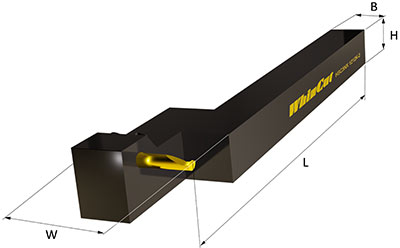

HSC
Fyrkantig hållare med svarbommens mittlinje i överkant



Gå till svarvbommar för:
Svarvning, Kopiersvarvning, Gängsvarvning, Rak spårsstickning, Spårstickning med fasning innan avstickning, Baksvarvning, Axiell spårstickning



Verktygshållare för invändig svarvning med fyrkantigt skaft
Hållare B H L W Svarvbom Lager Pris grupp
HSC3NX 1208K-2 12 8 125 24 C3N --- k B27
HSC3NX 1210K-2 12 10 125 24 C3N --- k B28
HSC3NX 1212K-2 12 12 125 24 C3N --- k B29
HSC3NX 1616K-2 16 16 125 24 C3N --- k B30
HSC4NX 1908K-2 19 8 125 38 C4N --- k B28
HSC4NX 1910K-2 19 10 125 38 C4N --- k B29
HSC4NX 1912K-2 19 12 125 38 C4N --- k B30
HSC4NX 1916K-2 19 16 125 38 C4N --- k B31
HSC5NX 2412K-2 24 12 125 50 C5N --- k B31
HSC5NX 2416K-2 24 16 125 50 C5N --- k B32



Lagerstatus:
a = Lagerstandard i ER och EL
b = Lagerstandard i ER; EL mot förfrågan
c = Lagerstandard i EL; ER mot förfrågan
r = Lagerstandard endast i ER
L = Lagerstandard endast i EL
k = ER och EL mot förfrågan
